AR-PL-DN50
Доступен для скачивания
краткий каталог продукции:
Цена: 2496 руб.
Фланец ответный приварной обеспечивает надежное разъемное соединение между клапаном и трубой, позволяя при необходимости демонтировать клапан для обслуживания или замены.
Используется в системах водоснабжения, отопления, газоснабжения, нефтехимической промышленности, энергетике и других отраслях, где требуется надежная запорно-регулирующая арматура.
Особенности:
- Герметичность − создает плотное соединение, предотвращающее утечки рабочей среды (газ, жидкость, пар) из системы
- Прочность соединения − выдерживает рабочее давление, температурные нагрузки и механические воздействия в трубопроводной системе.
- Стандартизация − обеспечивает совместимость с другими фланцевыми соединениями согласно стандартам (ГОСТ, DIN, ANSI и др.).
- Плоская поверхность уплотнения − простая и надежная конструкция для большинства применений
- Стальной материал − обеспечивает прочность, коррозионную стойкость и совместимость с различными рабочими средами
Монтаж фланца заключается в следующем: фланец надевается на трубу и приваривается двумя швами по окружности трубы. Важно, чтобы ответный фланец был такого же типа и размеров, как и главная часть, чтобы обеспечить герметичное и прочное соединение
Технические характеристики:
| Параметр | Значение |
| Диаметр условного прохода (ДУ) | 50 мм |
| Температура рабочей среды | −196...800℃ |
| Максимальное давление рабочей среды | 1,6 МПа |
| Материал | Нержавеющая сталь |
| Монтажные отверстия фланца | 4×∅18 мм |
| Диаметр центрального отверстия | ∅59 мм |
| Габаритные размеры | ∅165×19 мм |
| Вес | 2450 г |

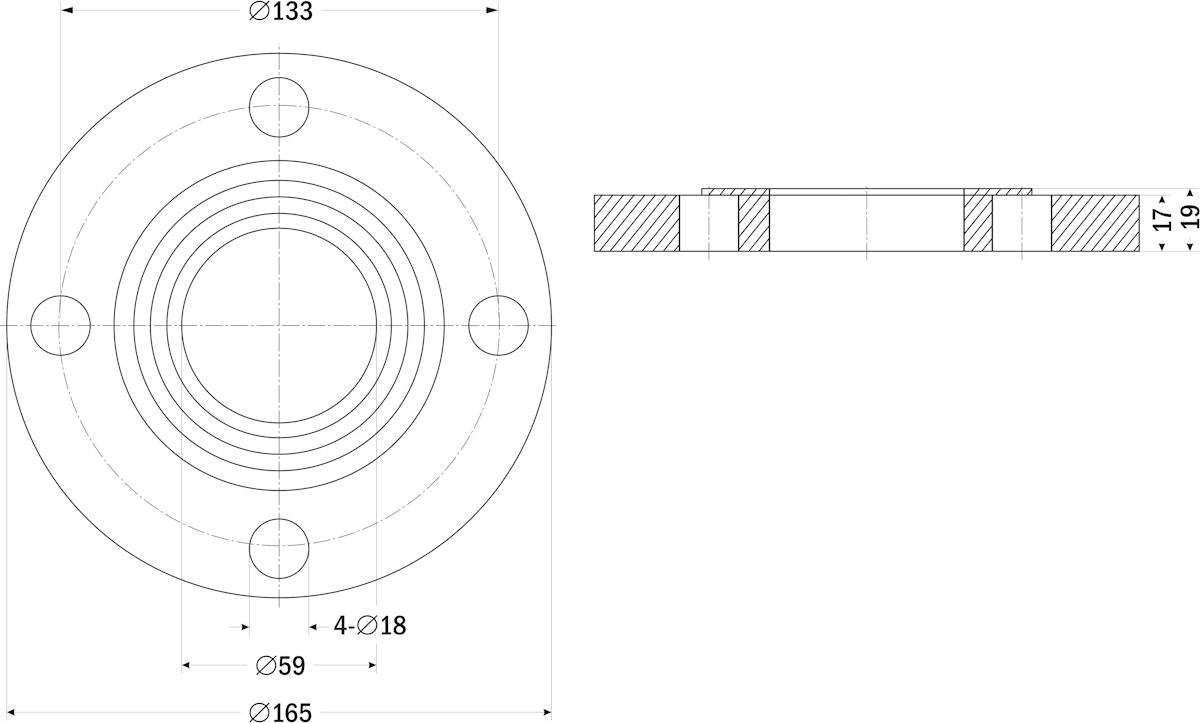

| Габаритные размеры |
 |
Версия: 2026-05-21-СДГ
