ПК-А611
Доступен для скачивания
краткий каталог продукции:
Цена: 2496 ... 3857 руб.
Кулачковый переключатель ПК-А611 в защитном корпусе предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей
Прежнее название прибора: ПК-А11
Особенности:
- Преимущества кулачкового механизма:
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)
- Возможность установки замка или пломбы для блокировки включения
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Монтаж на плоскость двумя винтами
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
| Параметр
| Значение
| |||
| ПК-А611-25 | ПК-А611-32 | ПК-А611-40 | ПК-А611-63 | |
| Номинальный ток
| 25 А | 32 А | 40 А | 63 А |
| Номинальное напряжение |
240/440 В
| |||
| Количество полюсов
| 3, 4
| |||
| Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 25 А | 32 А | 40 А | 63 А |
| Номин. рабочий ток при АС-23 240 В/440 В | 15 А | 22 А | 30 А | 43 А |
| Номин. мощность при AC-23 240 В |
4 кВт
|
5,5 кВт
|
7,5 кВт
| 11 кВт |
| Номин. мощность при AC-23 440 В | 7,5 кВт | 11 кВт | 15 кВт | 22 кВт |
| Номин. рабочий ток при АС-3 240 В/440 В | 11,7 А | 15 А | 22 А | 36 А |
| Номин. мощность при AC-3 240 В | 3 кВт | 4 кВт | 7,5 кВт | 11 кВт |
| Номин. мощность при AC-3 440 В | 5,5 кВт | 7,5 кВт | 11 кВт | 18,5 кВт |
| Количество положений | 2 (ON, OFF)
| |||
| Мех. износостойкость | 105 циклов | |||
| Электрическая износостойкость | 3×104 циклов | |||
| Диаметр отверстия под блокировочный замок |
8 мм
| |||
| Пылевлагозащита | IP65 | |||
| Температура эксплуатации | −25…+40°C | |||
| Схемы коммутации
|
 |
| Модель | Ном. ток, А | Кол-во полюсов | Кол-во положений |
| ПК-А611-25-32 | 25 | 3 | 2 |
| ПК-А611-25-42 | 4 | ||
| ПК-А611-32-32 | 32 | 3 | |
| ПК-А611-32-42 | 4 | ||
| ПК-А611-40-32 | 40 | 3 | |
| ПК-А611-40-42 | 4 | ||
| ПК-А611-63-32 | 63 | 3 | |
| ПК-А611-63-42 | 4 |

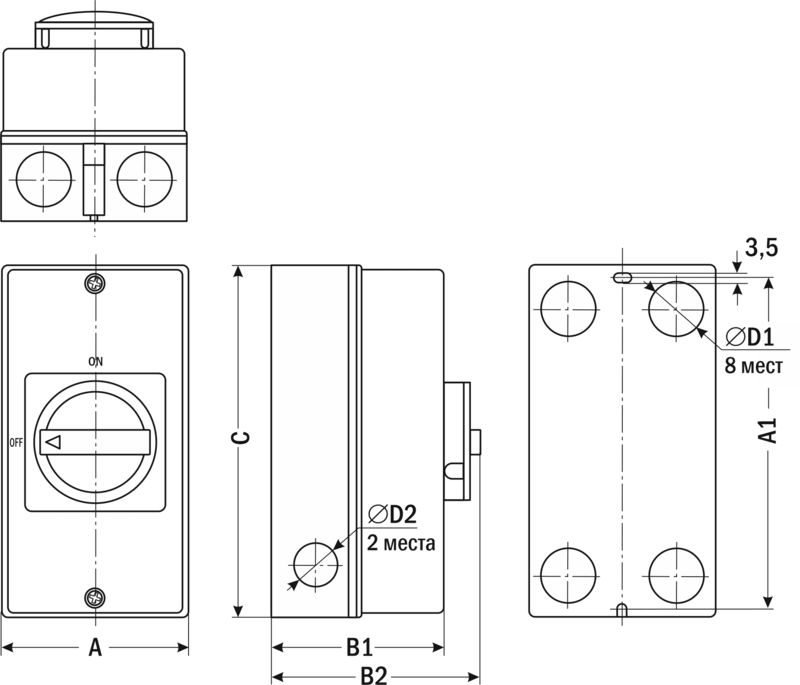

| Габаритные размеры |
 |
| Модели
| ||||||||
| Размеры, мм
| ||||||||
| A
| B1 | B2 | C
| D1 | D2
| A1
| ||
| ПК-А611-25-32,
ПК-А611-25-42, ПК-А611-32 | 85 | 83 | 100
| 158 | 22 | 18
| 150
| |
| ПК-А611-40,
ПК-А611-63 | 100
| 95
| 112
| 190
| 29
| 23
| 178
| |
